两床式RTO

点击数：706次　添加时间：2018-9-10　[打印] [返回] [收藏]



一、产品特点

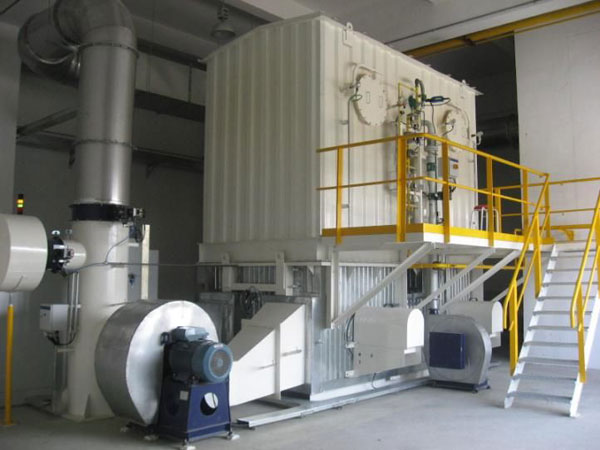

1、VOC引风管 2、主风机 3、废气歧管 4、提升阀 5、RTO炉体 6、陶瓷蓄热体 7、催化床 8、燃烧室 9、炉头 10、烟囱



处理量: 1500～50000m³/h；
两室RTO处理效率可达95％；
两室RTO换热效率高达95％；
自动化程度高。



二、工艺流程

       待处理的低温废气经引风机进入蓄热室A，陶瓷蓄热体释放热量温度降低，而有机废气升至较高的温度后进入氧化室，在氧化室中燃烧器燃烧补充热量，使废气升至设定的氧化温度（760℃），废气中的有机成分被分解成CO₂和H₂O。由于废气在蓄热室内已被预热，外加燃料的用量较少。

       净化后的高温废气离开氧化室，进入蓄热室B，释放热量，温度降低后由排气风机经烟囱向空排放。而蓄热室B的陶瓷蓄热体吸热，贮存大量的热量（用于下个循环加热废气）。

        一个循环完成后，进气与出气阀门进行一次切换，改变气流方向（进入下一循环）。废气由蓄热室B进入，净化后的气体由蓄热室A排放。如此不断地交替进行。
