旋转式RTO
点击数:695次 添加时间:2018-9-10 [打印] [返回] [收藏]





一、产品特点

处理量: 1500~200000m³/h;
旋转式RTO处理效率可达99%;
旋转式RTO换热效率高达95%;
结构紧凑,运行稳定,气流无波动,故障率低。



二、工艺流程

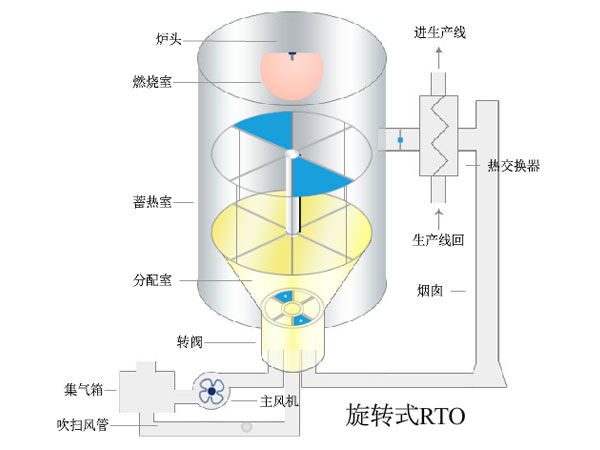

       旋转式RTO炉使用十二个(编号1~12#)固定的热交换媒介床,热交换媒介使用的是蓄热陶瓷。来自生产线的废气经过五个(1~5#为进气区)热陶瓷媒介床后被加热;到炉膛后燃烧的高温气体将另五个(7~11#为排气区)热交换媒介床加热,相对应的6#为吹扫区、12#为过渡区。在旋转切换阀的作用下,陶瓷媒介床的两组编号循环变化(如2~6#为进气区、,8~12#为排气区、7#为吹扫区、1#为过渡区,以此类推循环),如此两组热交换媒介床互相切换,蓄热后去加热低温废气。因每次换向只有1/6陶瓷媒介改变气流方向,故有效减小RTO进出口的风压波动,对前端生产线气压影响很小,更适合涂布线。切换阀内部设计吹扫风道故分解率比塔式RTO更高,使有机废气分解率达到99%以上,较终使废气排放符合国家环保标准。热交换效率达到95%以上,若有机废气浓度足够,很容易实现氧化炉的自我维持,而不用添加燃料。处理量: 2500~200000m³/h。
